Brancher un ampèremètre : la série est obligatoire, le parallèle dangereux

Pour mesurer une intensité, un ampèremètre ne se branche pas « sur » un circuit comme un voltmètre. Il faut interrompre le trajet du courant, puis insérer l’appareil dans cette coupure. La règle est simple : un ampèremètre se branche en série. Placé directement en parallèle entre le plus et le moins d’une pile ou d’une batterie, il peut provoquer un court-circuit et endommager le multimètre, son fusible ou le circuit. Voici la méthode, du choix des bornes à la lecture de la valeur.

Comprendre ce que mesure l’ampèremètre

L’ampèremètre mesure l’intensité du courant électrique, exprimée en ampères (A) ou en milliampères (mA). Il indique la quantité de courant qui traverse un conducteur à un instant donné. Cette mesure permet, par exemple, de vérifier la consommation d’un petit montage, de contrôler le fonctionnement d’un éclairage basse tension ou de rechercher une fuite de courant sur un circuit adapté.

Dans la pratique, l’ampèremètre est souvent intégré à un multimètre. L’appareil possède alors plusieurs prises : une borne COM, généralement utilisée par le fil noir, et une ou plusieurs bornes réservées au courant, repérées mA, A ou parfois 10 A ou 20 A. Consultez les indications imprimées sur le multimètre. Les limites admises et les prises disponibles varient selon le modèle.

Pourquoi le montage doit être en série

Dans un circuit en série, le courant passe successivement par chaque élément : générateur, interrupteur, lampe, résistance, puis appareil de mesure. En intercalant l’ampèremètre dans ce parcours, vous mesurez le courant qui le traverse. Sa résistance interne est faible pour perturber le moins possible le fonctionnement du circuit.

À l’inverse, relier directement un ampèremètre au plus et au moins d’une pile ou d’une batterie crée un chemin très peu résistant. Le courant peut alors devenir excessif. C’est l’erreur classique à éviter : un voltmètre se branche en parallèle, tandis qu’un ampèremètre se branche en série.

La méthode pour brancher un ampèremètre sans risque

Avant toute manipulation, coupez l’alimentation du circuit. Sur une maquette alimentée par des piles, débranchez une borne de la pile ou ouvrez l’interrupteur. Sur une installation domestique, un tableau électrique ou un équipement relié au secteur, ne réalisez pas cette mesure en amateur. Le risque d’électrocution et d’arc électrique impose un matériel adapté et l’intervention d’un professionnel qualifié.

1. Identifiez le type de courant. Réglez l’appareil sur le courant continu, noté A⎓ ou DCA, pour une pile ou une batterie. Sélectionnez le courant alternatif, noté A~ ou ACA, uniquement si votre multimètre le permet et si l’usage est approprié.
2. Branchez le fil noir sur COM. Placez ensuite le fil rouge sur la borne de courant correspondant au calibre le plus élevé disponible.
3. Ouvrez le circuit. Déconnectez un seul fil à un endroit accessible, entre la source et le récepteur. Vous devez créer deux points de connexion là où il n’y en avait qu’un.
4. Intercalez l’appareil. Reliez une pointe de touche à l’extrémité venant de la source et l’autre à l’extrémité allant vers le récepteur. L’ampèremètre remplace temporairement le fil retiré.
5. Remettez sous tension et lisez la valeur. Si la mesure est faible et stable, vous pourrez choisir un calibre inférieur pour gagner en précision. Coupez de nouveau l’alimentation avant de modifier le réglage ou les branchements.

Le courant suit un parcours : pensez au maillon manquant

Pour trouver le bon emplacement, repérez le fil qui alimente réellement le récepteur. Retirez-le, puis faites passer son courant à travers l’appareil. L’ampèremètre doit devenir une partie du trajet, et non être raccordé à côté de celui-ci. Si la lampe, le moteur ou la résistance n’a plus de chemin continu vers la source, le circuit ne fonctionnera pas normalement et la mesure ne sera pas représentative.

Respecter les bornes, la polarité et le calibre

Dans quel sens mettre le fil rouge et le fil noir ?

En courant continu, respectez la polarité pour obtenir une valeur positive. Le courant doit entrer par la borne reliée au fil rouge, placée sur l’entrée A ou mA, puis sortir par la borne COM reliée au fil noir. En pratique, le fil rouge se place du côté du plus de la source et le fil noir du côté du moins, selon le sens conventionnel du courant.

Si un multimètre numérique affiche un signe négatif, le branchement est généralement inversé. La valeur absolue peut rester correcte, mais il est préférable de couper l’alimentation puis d’inverser les deux pointes de touche. Avec un appareil analogique, une déviation de l’aiguille dans le mauvais sens doit conduire à interrompre immédiatement la mesure pour ne pas forcer le mécanisme. La valeur se lit ensuite sur la graduation correspondant au calibre sélectionné.

Commencer toujours par le plus grand calibre

Lorsque l’intensité est inconnue, sélectionnez le calibre maximal de l’entrée utilisée. Cette précaution réduit le risque de griller le fusible interne ou de détériorer le circuit de mesure. Après une première lecture, coupez l’alimentation, passez si nécessaire le fil rouge sur la borne mA et choisissez un calibre plus faible, à condition que la valeur mesurée reste dans la limite indiquée par l’appareil.

Exemples utiles : pile, éclairage basse tension et batterie

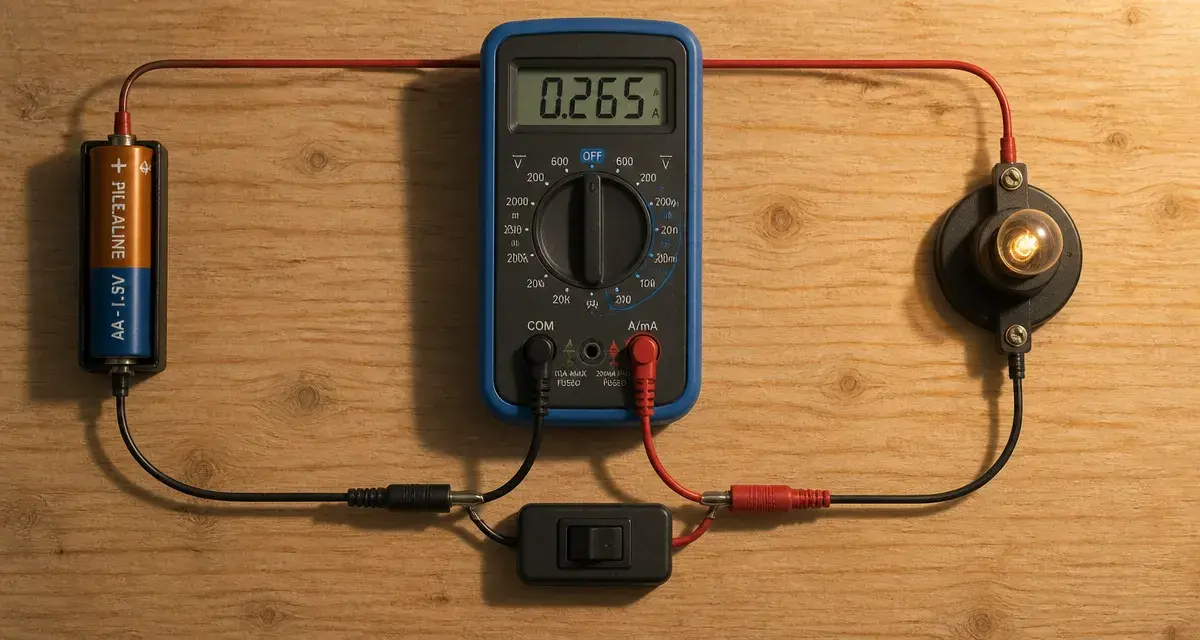

Sur un circuit simple avec une pile, une lampe et un interrupteur, débranchez le fil situé entre la borne positive de la pile et la lampe. Reliez le fil rouge de l’ampèremètre au côté venant de la pile, puis le fil noir au côté allant vers la lampe. Fermez l’interrupteur : le courant traverse alors successivement la pile, l’ampèremètre et la lampe. Ne reliez jamais les deux pointes directement aux deux bornes de la pile lorsque l’appareil est réglé sur A ou mA.

Pour un éclairage basse tension ou un petit moteur, le raisonnement reste identique. Mesurer l’intensité permet de comparer la consommation réelle avec celle attendue, à condition que le multimètre accepte le courant concerné. Sur des appareils électroniques sensibles, une alimentation stabilisée et des pointes de touche correctement isolées réduisent les risques de faux contact.

Une batterie automobile demande davantage de prudence. Mesurer le courant de démarrage avec un multimètre ordinaire est inadapté, car l’intensité peut dépasser largement les limites de son entrée. Pour contrôler un courant important sans ouvrir le circuit, une pince ampèremétrique compatible avec le courant continu offre souvent une solution plus sûre. Elle mesure le champ magnétique autour du câble et évite d’intercaler l’appareil dans un conducteur de forte puissance.

Les vérifications à faire avant et après la mesure

• Vérifiez que les cordons sont en bon état et correctement enfichés.
• Confirmez que le sélecteur est sur la fonction A ou mA, en courant continu ou alternatif selon le circuit.
• Assurez-vous que la borne rouge choisie supporte l’intensité envisagée.
• Coupez toujours l’alimentation avant de déplacer un fil, un calibre ou une borne.
• Après la mesure, replacez le fil rouge sur la borne V/Ω si vous utilisez ensuite le multimètre pour mesurer une tension ou une résistance.

Cette dernière habitude évite une erreur fréquente : oublier le cordon sur l’entrée A, puis tenter de mesurer une tension en parallèle. Une mesure fiable repose sur le branchement en série, le choix du calibre et la vérification des bornes. En cas de doute sur la nature du circuit, sa tension ou le courant attendu, renoncez à la manipulation et faites vérifier l’installation.
