Vis ou goupille ? Les 5 vérifications avant de remplacer une manivelle de volet roulant
Une manivelle de volet roulant cassée ou qui tourne mal se remplace assez facilement, à condition de choisir la bonne pièce. Avant d’acheter, il faut vérifier la tringle, le cardan, le diamètre, la longueur et le système de fixation. Avec ces repères, la réparation reste accessible à un particulier soigneux et permet souvent de remettre le volet en service sans remplacer tout le mécanisme.
Avant d’acheter : les compatibilités à contrôler

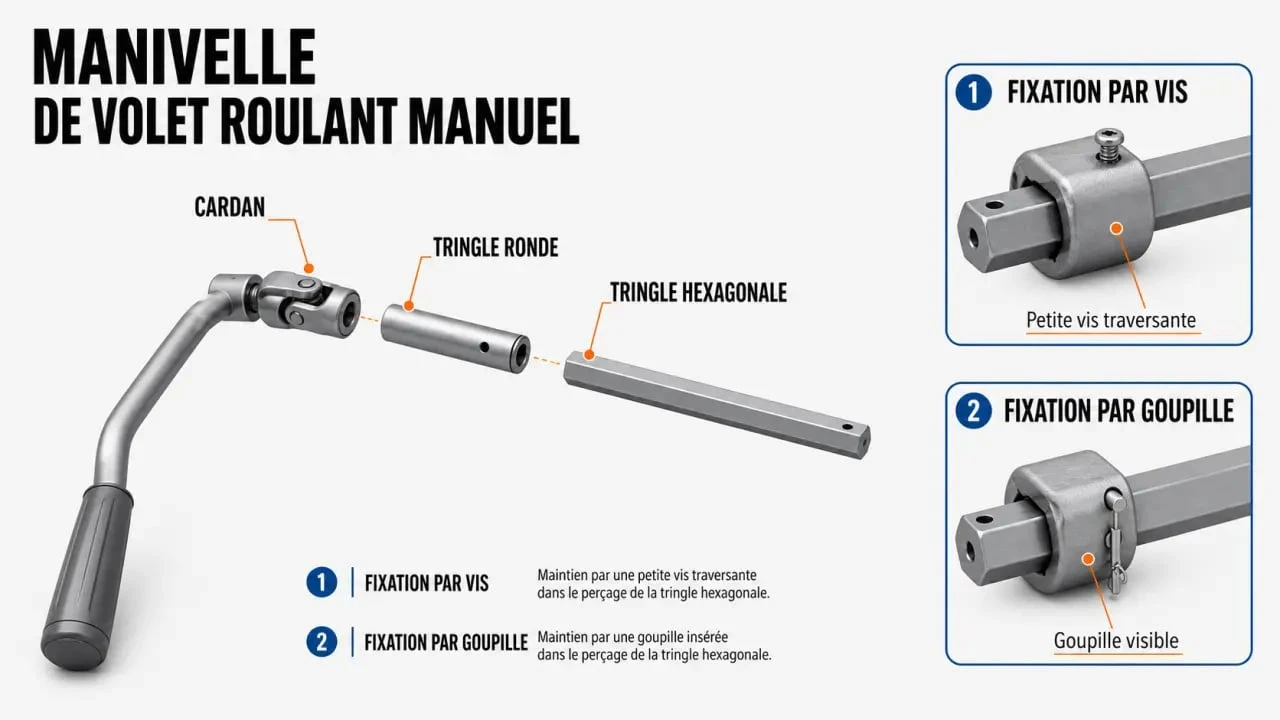

La manivelle d’un volet roulant manuel forme un ensemble avec une poignée, une tringle oscillante et une liaison avec le cardan. Le cardan est la pièce articulée qui relie la sortie du caisson à la manivelle et transmet le mouvement au treuil. Si une seule de ces parties ne correspond pas, le montage peut sembler correct au départ, puis se bloquer, prendre du jeu ou empêcher la bonne manœuvre du volet.
Forme de tringle : ronde ou hexagonale
La première vérification concerne la forme de la tringle. Elle peut être ronde ou hexagonale. Cette forme doit correspondre à l’emboîtement prévu sur la poignée ou sur le cardan. Une tringle hexagonale ne se remplace pas par une tringle ronde sans changer les pièces associées, sauf si le fabricant prévoit un adaptateur adapté.
Observez l’extrémité de l’ancienne manivelle après démontage partiel, ou prenez une photo nette avant de commander. Sur certains modèles anciens, la forme est moins visible parce que la pièce est oxydée, peinte ou légèrement déformée par l’usure. Dans ce cas, il vaut mieux nettoyer la zone avant de mesurer.
Longueur et diamètre : deux mesures qui évitent l’erreur
La tringle peut mesurer entre 1 et 3 m selon la hauteur de la fenêtre et l’emplacement du caisson. AMC Production annonce par exemple une longueur standard de 1300 mm, avec des alternatives de 1600 mm et 2000 mm. L’objectif n’est pas de choisir la plus longue, mais celle qui permet une manipulation confortable sans cogner le mur, le vitrage ou le radiateur.
Mesurez aussi le diamètre intérieur et extérieur lorsque la manivelle s’emboîte dans une autre pièce. Un pied à coulisse est l’outil le plus fiable pour éviter les approximations. Quelques millimètres d’écart peuvent suffire à empêcher l’insertion, ou au contraire créer un jeu qui finira par abîmer la fixation.
Il existe souvent un écart important entre une pièce qui ressemble à l’ancienne sur une photo et une pièce réellement compatible une fois en main. Pour éviter l’erreur, comparez la forme, la section, le perçage, la longueur utile, le point d’articulation et le sens de manœuvre. Cette vérification simple réduit les risques de mauvaise commande et évite de perdre du temps au moment du montage.
Vis ou goupille : identifier le système de fixation
La procédure dépend directement du mode d’assemblage. Les deux cas les plus courants sont la fixation par vis et la fixation par goupille. Les guides spécialisés distinguent souvent ces deux cas, car ils ne demandent pas les mêmes gestes ni les mêmes outils.
| Élément à vérifier | Fixation par vis | Fixation par goupille |
|---|---|---|
| Indice visible | Tête de vis, souvent cruciforme | Petit axe traversant la poignée ou la tringle |
| Outil principal | Tournevis adapté | Chasse-goupille et marteau |
| Risque fréquent | Vis foirée ou trop serrée | Goupille difficile à extraire |
| Conseil | Appuyer fermement pour ne pas abîmer l’empreinte | Soutenir la pièce avant de frapper doucement |
Reconnaître une fixation à vis
Sur une fixation à vis, vous trouverez généralement une vis au niveau de la poignée ou du cardan en sortie de manivelle. Une vis cruciforme est fréquemment citée pour ce type d’assemblage. Avant de forcer, choisissez un tournevis qui remplit bien l’empreinte : un outil trop petit arrondit la tête et complique inutilement le démontage.
Si la vis résiste, maintenez la tringle bien alignée et exercez une pression constante. Évitez les mouvements de torsion brusques, surtout sur une manivelle ancienne, car vous pourriez endommager le cardan ou le perçage.
Reconnaître une fixation à goupille
Une poignée à goupille se reconnaît à un petit axe transversal, parfois discret. Pour le retirer, utilisez un chasse-goupille du bon diamètre et un marteau. L’idée n’est pas de frapper fort, mais de pousser l’axe progressivement dans le bon sens, en maintenant la pièce sur un support stable.
Une goupille à frapper peut être difficile à extraire si elle est encrassée ou légèrement écrasée. Dans ce cas, un peu de patience vaut mieux qu’un coup trop violent. Si la tringle se déforme, la nouvelle poignée risque de ne plus s’emboîter correctement.
Préparer le remplacement sans abîmer le volet
Avant de démonter, placez le volet dans une position stable, idéalement ni totalement en contrainte ni en pleine manœuvre. La manivelle ne doit pas soutenir un effort anormal pendant l’intervention. Préparez une zone de travail propre afin de ne pas perdre vis, goupille ou petite rondelle.
Les outils utiles

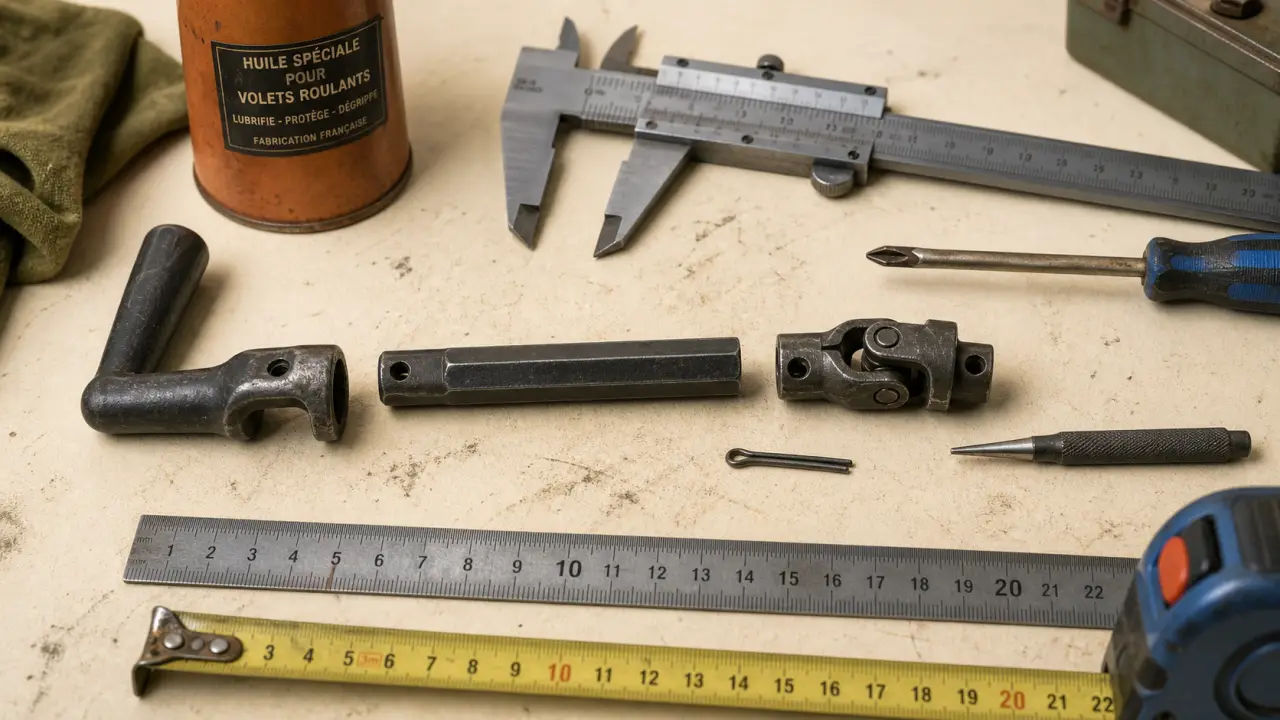

Pour remplacer une manivelle de volet roulant, prévoyez généralement un tournevis, une pince plate, un marteau, un chasse-goupille et un pied à coulisse. Tous ne seront pas nécessaires selon votre modèle, mais les avoir sous la main évite de s’interrompre au milieu du démontage.
Prenez aussi des photos avant chaque étape. Ce réflexe est utile si vous découvrez un montage ancien, une pièce modifiée ou un perçage particulier. Pour un locataire, ces photos peuvent également servir à expliquer la réparation au propriétaire si le mécanisme est déjà usé.
Remplacer seulement une partie ou toute la manivelle ?
Il n’est pas toujours nécessaire de remplacer l’ensemble. Si seule la poignée de manivelle est cassée, une poignée compatible peut suffire. Si la tringle est tordue, trop courte ou fendue au niveau du perçage, mieux vaut remplacer la tringle ou une manivelle complète. Si le problème vient du cardan de volet roulant, changer uniquement la poignée ne réglera pas le défaut de transmission.
Le bloqueur de manivelle, lorsqu’il est présent, peut aussi être remplacé séparément. Il maintient la manivelle contre le mur et évite qu’elle pende ou tape contre la fenêtre. C’est une petite pièce, mais elle améliore nettement l’usage au quotidien.

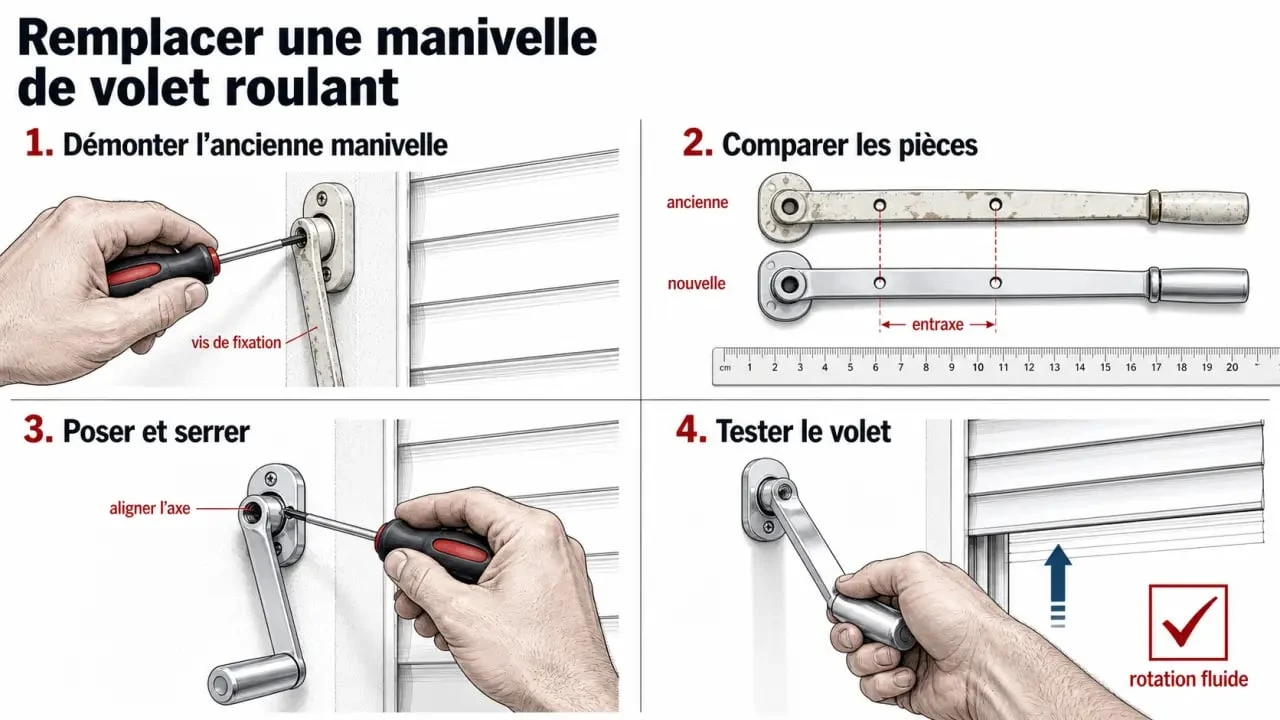

Remplacer la manivelle étape par étape
La plupart des tutoriels spécialisés résument l’opération en 3 étapes : démonter l’ancienne manivelle, installer la nouvelle, puis fixer et tester l’ensemble. Cette progression simple permet de garder le contrôle sur chaque point de compatibilité.
- Démontez l’ancienne manivelle. Dévissez la fixation ou chassez la goupille selon le système repéré. Maintenez la tringle pour éviter qu’elle ne tombe ou ne force sur le cardan.
- Comparez les deux pièces. Vérifiez la longueur, la forme de tringle, le diamètre, l’alignement des trous et le type de poignée. Une différence visible à ce stade doit vous alerter.
- Présentez la nouvelle manivelle. Insérez-la sans forcer. Si elle bloque, retirez-la et cherchez la cause : mauvais diamètre, bavure, perçage décalé ou orientation incorrecte.
- Fixez la pièce. Revissez fermement sans écraser le matériau, ou remettez la goupille en place avec des frappes légères et contrôlées.
- Testez la manœuvre. Montez et descendez le volet doucement sur quelques tours. Écoutez les bruits, observez les à-coups et vérifiez que la poignée reste bien solidaire de la tringle.
Si la manivelle tourne dans le vide après remplacement, le problème peut venir du cardan ou du treuil, pas de la poignée. Si elle force immédiatement, n’insistez pas : une mauvaise orientation ou une pièce incompatible peut abîmer le mécanisme à l’intérieur du caisson.
Bien choisir sa pièce de rechange
Pour acheter la bonne pièce, partez toujours de l’ancienne manivelle plutôt que d’une désignation trop générale. Notez la forme de tringle, la longueur, le diamètre, le type de fixation et l’emplacement du perçage. Une page catalogue peut afficher de nombreuses références ; Tout pour les volets indique par exemple 45 article(s) dans sa catégorie, avec une plage visible 1-32. Ce choix est utile, mais seulement si vos mesures sont prêtes.
- Choisissez une manivelle complète si plusieurs éléments sont usés ou déformés.
- Choisissez une poignée de manivelle seule si la tringle et le cardan sont en bon état.
- Choisissez une tringle de manivelle si la longueur, la forme ou le perçage de l’ancienne pièce pose problème.
- Vérifiez le cardan si la manœuvre reste dure malgré une manivelle neuve.
Sur un modèle récent, les pièces standardisées facilitent souvent le remplacement. Sur un volet très ancien, une configuration atypique demande plus de prudence : perçage non standard, ancienne poignée haute, tringle repeinte ou liaison modifiée. Dans le doute, conservez l’ancienne pièce jusqu’à réception de la nouvelle et comparez-les avant tout montage définitif.
Remplacer une manivelle de volet roulant est donc une réparation simple si elle est préparée avec méthode. La réussite tient moins à la force qu’à la précision : mesurer, identifier, comparer, fixer, puis tester doucement. C’est cette rigueur qui garantit une manœuvre fluide et durable.
