Branchement ventilateur de plafond : sécuriser, identifier les fils et choisir le bon schéma

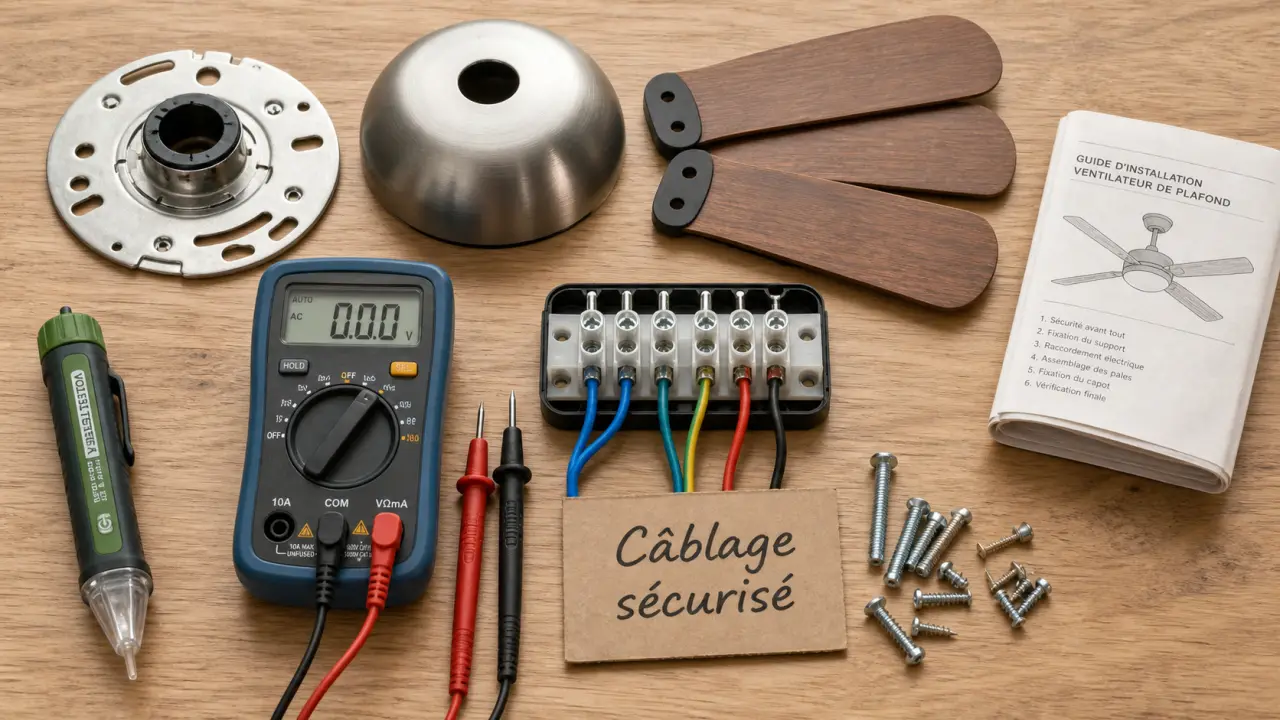

Le branchement d’un ventilateur de plafond repose sur deux points simples, mais décisifs : raccorder les bons fils au bon endroit et vérifier que le plafond peut supporter l’appareil. Avant de penser aux pales, à la télécommande ou à l’éclairage intégré, il faut identifier la phase, le neutre, la terre et, selon les cas, le fil dédié à la lumière. Une installation propre limite les pannes, les vibrations et les risques électriques.
Avant de raccorder : sécurité et compatibilité du plafond
La première étape n’est pas le câblage, mais la mise en sécurité. Coupez l’alimentation au disjoncteur correspondant, puis vérifiez l’absence de tension avec un testeur ou un multimètre. Ne vous fiez pas uniquement à l’interrupteur mural, car il peut couper une commande sans isoler totalement le circuit.
Un ventilateur de plafond n’est pas un simple luminaire. Selon les modèles, son poids peut se situer entre 5 et 15 kg, avec un mouvement permanent lorsque le moteur tourne. La boîte d’encastrement, le boîtier DCL ou l’ancien point lumineux doivent donc pouvoir recevoir un support de montage adapté. Si le support bouge à la main, si le plafond est friable ou si vous êtes sur un faux plafond non renforcé, il faut reprendre la fixation avant tout branchement.
Hauteur, emplacement et contraintes particulières
Pour un usage confortable, on vise généralement une hauteur minimale sous pales autour de 2,3 m à 2,4 m. Dans une pièce avec une belle hauteur sous plafond, par exemple 2,7 m ou 3 m, une tige de descente ou une tige d’extension peut améliorer le brassage d’air. Sur un plafond incliné, vérifiez que le modèle accepte l’angle prévu ; certains systèmes nécessitent un adaptateur spécifique, notamment au-delà d’environ 20°.
Pensez aussi au dégagement autour des pales. Un ventilateur placé trop près d’une poutre, d’un meuble haut ou d’un mur brasse moins bien l’air et peut produire des turbulences. Le branchement électrique peut être correct, mais l’installation restera décevante si l’emplacement n’est pas cohérent avec le volume de la pièce.
Identifier les fils : phase, neutre, terre et lumière
Le code couleur aide à comprendre le branchement, même s’il ne remplace jamais une vérification au testeur, surtout dans un logement ancien. En installation courante, le bleu correspond au neutre, le vert/jaune à la terre, et le rouge, le marron ou le noir à une phase. Sur un ventilateur avec éclairage, un fil supplémentaire peut servir à alimenter séparément le kit lumière.
| Fil | Rôle habituel | À raccorder avec |
|---|---|---|
| Bleu | Neutre commun | Neutre du ventilateur et de l’éclairage |
| Rouge, marron ou noir | Phase d’alimentation | Phase moteur ou entrée commune du récepteur |
| Vert/jaune | Terre de protection | Borne de terre du support ou du ventilateur |
| Noir, marron ou autre fil repéré | Commande dédiée à la lumière selon le modèle | Fil lumière du ventilateur si commande séparée |
Le bon réflexe : suivre le fil jusqu’à son origine
Avant de serrer un domino ou un connecteur, raisonnez comme si vous cherchiez l’origine du circuit. Un fil visible au plafond n’a de sens que si vous savez d’où il vient : tableau, interrupteur simple, double interrupteur, ancien plafonnier, module radio ou récepteur de télécommande. Ce réflexe évite une erreur fréquente : raccorder ensemble deux conducteurs de même couleur alors qu’ils n’ont pas la même fonction. Dans une rénovation, un fil noir peut être une phase permanente, une phase retour lampe ou un conducteur réutilisé ; seul le repérage réel permet de trancher.
Branchement en 3 fils ou 4 fils : quel schéma appliquer ?
Le nombre de conducteurs disponibles au plafond détermine la manière de piloter le ventilateur. Dans tous les cas, consultez le schéma du fabricant : les appellations peuvent varier selon les modèles, notamment avec moteur DC, télécommande ou éclairage LED intégré.
Cas 3 fils : commande commune du moteur et de la lumière
Avec 3 fils au plafond, on trouve généralement une phase, un neutre et une terre. Le ventilateur et son éclairage sont alors alimentés par la même phase. L’interrupteur mural met l’ensemble sous tension, puis la sélection se fait avec les tirettes, les boutons du ventilateur ou la télécommande selon le modèle.
Le raccordement type consiste à relier le neutre du plafond au neutre du ventilateur, la phase du plafond à l’entrée phase du ventilateur, et la terre à la borne de terre. Si le ventilateur possède deux fils de phase distincts, un pour le moteur et un pour la lumière, certains fabricants prévoient un pont ou un regroupement sur la même phase. Ce point doit être confirmé dans la notice, car un mauvais pontage peut empêcher la lumière ou le moteur de fonctionner correctement.
Cas 4 fils : commande séparée moteur et éclairage
Avec 4 fils, la configuration est plus confortable : neutre, terre, phase moteur et phase lumière. Elle permet souvent de commander séparément le brassage d’air et l’éclairage depuis un double interrupteur mural. C’est particulièrement pratique dans une chambre ou un salon, où l’on peut vouloir la lumière sans ventilation, ou l’inverse.
Le principe est simple : le neutre reste commun, la terre protège l’ensemble, une phase alimente le moteur et l’autre phase alimente le kit d’éclairage. Le point important est de ne pas mélanger les retours d’interrupteur. Si le ventilateur démarre quand vous actionnez la lumière, ou si l’ampoule s’allume avec la commande du moteur, les deux phases dédiées sont probablement inversées.
Avec télécommande ou récepteur intégré
Certains ventilateurs se branchent d’abord sur un récepteur de télécommande placé dans le cache, le fleuron ou la platine. Dans ce cas, le plafond alimente le récepteur, puis le récepteur redistribue vers le moteur et l’éclairage. Il ne faut pas supprimer ce module s’il fait partie du fonctionnement prévu, notamment pour les vitesses, la variation LED ou l’inversion été/hiver.
Étapes de raccordement et de mise en service
Un bon branchement se prépare au sol. Assemblez les éléments principaux avant la pose : tige, cache, moteur, éventuellement kit d’éclairage, en suivant l’ordre de la notice. Évitez en revanche de fixer les pales trop tôt si cela gêne le levage ou le câblage.
- Coupez l’alimentation au disjoncteur et vérifiez l’absence de tension.
- Retirez l’ancien luminaire, puis contrôlez la boîte d’encastrement et la solidité du support.
- Fixez la platine ou le support de montage avec les vis adaptées au plafond.
- Suspendez le ventilateur au crochet ou au support prévu afin de libérer vos mains.
- Raccordez les fils avec un bornier, des dominos ou des connecteurs adaptés.
- Reliez toujours la terre si le ventilateur dispose d’une borne de mise à la terre.
- Rangez les fils sans les pincer dans la boîte ou sous le cache.
- Fixez l’enjoliveur, puis les pales si elles n’étaient pas encore installées.
- Rétablissez l’alimentation et testez moteur, vitesses, éclairage et télécommande.
Le rangement des fils mérite de l’attention. Un conducteur comprimé sous le cache peut se desserrer avec les vibrations. Laissez une courbure naturelle, serrez correctement les borniers et n’utilisez pas le ruban isolant comme solution principale de connexion : il sert à protéger ou maintenir, pas à remplacer un connecteur fiable.
Erreurs courantes et dépannage après branchement
Si le ventilateur ne démarre pas, commencez par les vérifications simples : disjoncteur réarmé, interrupteur en position marche, piles de télécommande neuves, récepteur bien connecté. Contrôlez ensuite la présence de tension au plafond, puis le serrage des bornes. Une connexion mal engagée peut suffire à couper le moteur ou l’éclairage.
Lumière absente, moteur actif : où chercher ?
Quand le moteur fonctionne mais pas l’éclairage, le problème vient souvent du fil dédié à la lumière, du connecteur du kit LED, d’une ampoule incompatible ou d’une phase lumière non alimentée. Sur un montage en commande commune, vérifiez que le fil lumière du ventilateur est bien raccordé selon le schéma prévu. Sur un montage en commande séparée, testez le retour d’interrupteur correspondant.
Oscillation, bourdonnement ou cliquetis
Un ventilateur qui oscille n’a pas toujours un problème électrique. Les causes les plus fréquentes sont mécaniques : pales mal serrées, support insuffisamment rigide, tige mal verrouillée, goupille mal insérée, ou pales légèrement déséquilibrées. Un kit d’équilibrage peut corriger une vibration légère, mais il ne compensera jamais une fixation défaillante.
Un bourdonnement peut aussi venir d’un variateur mural non compatible. Beaucoup de ventilateurs n’acceptent pas les variateurs classiques prévus pour l’éclairage. Si le fabricant impose un interrupteur simple, une télécommande ou un module spécifique, respectez cette configuration pour préserver le moteur et éviter les bruits parasites.
Quand faire appel à un électricien ?
Si vous ne parvenez pas à identifier les fils, si les couleurs ne correspondent pas aux usages attendus, si la terre est absente ou si le plafond ne semble pas porteur, mieux vaut confier l’intervention à un professionnel. La norme NF C 15-100 encadre les installations électriques domestiques ; en cas de doute, la priorité reste une installation stable, protégée et vérifiable, plutôt qu’un branchement improvisé.
