Type A ou AC : 30 mA ne suffit pas pour choisir le bon différentiel
Choisir entre un différentiel type A ou AC ne consiste pas à retenir le modèle le plus courant. Les deux appareils peuvent avoir une sensibilité de 30 mA, mais ils ne détectent pas les mêmes défauts électriques. Dans un tableau domestique, le type AC convient à de nombreux circuits courants, tandis que le type A s’impose pour certains appareils équipés d’une électronique de puissance.
Ce que détectent réellement les différentiels type A et AC
Un interrupteur différentiel compare en permanence le courant qui entre dans un circuit avec celui qui en ressort. Si une partie du courant s’échappe vers la terre, par exemple à travers un appareil défectueux ou une personne, il repère ce déséquilibre et coupe l’alimentation. Avec une sensibilité de 30 mA, son rôle principal est la protection des personnes contre les risques d’électrisation.
Le type du différentiel indique les formes de courant de fuite qu’il peut reconnaître. Cette caractéristique guide le choix de l’appareil à installer en tête de rangée dans le tableau électrique.
| Type de différentiel | Courants détectés | Usages courants | Limite principale |
|---|---|---|---|

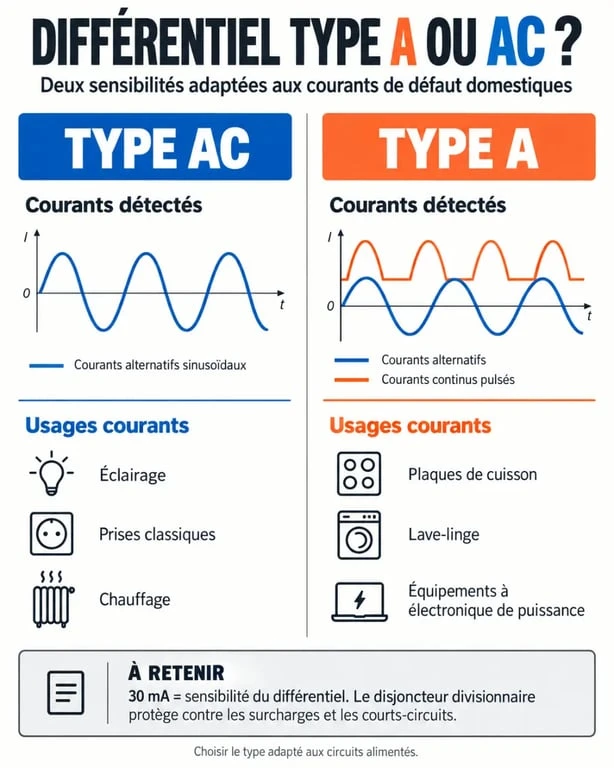

| Type AC | Courants alternatifs sinusoïdaux | Éclairage, prises classiques, chauffage et circuits courants | Ne détecte pas les courants continus pulsés |
| Type A | Courants alternatifs et courants continus pulsés | Plaques de cuisson, lave-linge et équipements à électronique de puissance | Plus coûteux et ne remplace pas un disjoncteur |
Pourquoi le type A couvre davantage de situations
Les appareils équipés de variateurs, de redresseurs ou d’alimentations électroniques peuvent produire une composante continue pulsée en cas de défaut. Un différentiel type AC n’est pas conçu pour assurer la même détection dans cette situation. Le type A ajoute donc une surveillance adaptée à ces équipements. Il ne s’agit pas d’une protection plus puissante en matière de calibre, mais d’un appareil capable de détecter une autre forme de fuite.
Le différentiel agit comme une sécurité contre les fuites de courant. Il ne répare pas un câble endommagé et ne protège pas l’installation contre toutes les anomalies. Le disjoncteur divisionnaire reste nécessaire pour couper en cas de surcharge ou de court-circuit. Confondre ces deux fonctions peut conduire à installer une protection incomplète sur le circuit concerné.
Quels circuits placer sous un type A selon la NF C 15-100 ?
La norme NF C 15-100 encadre l’organisation de la protection différentielle dans un logement neuf ou rénové. Elle impose notamment un différentiel type A pour les circuits spécialisés des plaques de cuisson et du lave-linge. Ces deux départs doivent donc être pris en compte dès la conception du tableau.
Les appareils pour lesquels le choix est direct
- Plaques de cuisson électriques ou à induction : leur circuit doit être protégé par un type A.
- Lave-linge : son circuit dédié doit également être placé sous un type A.
- Borne de recharge pour véhicule électrique : la protection dépend du dispositif de recharge et de ses caractéristiques. Un type A seul n’est pas systématiquement suffisant. Il faut suivre les prescriptions du fabricant et les exigences applicables à l’installation.
Pour un lave-vaisselle, un four, un sèche-linge, une climatisation, un congélateur ou un chauffe-eau, le type AC peut convenir lorsqu’aucune prescription spécifique ne demande autre chose. Il faut toutefois consulter la notice de l’équipement. Certains appareils modernes intègrent une électronique qui peut imposer une protection particulière. Le choix doit partir du circuit et de l’appareil, pas d’une simple répartition des modules dans le tableau.
Choisir le bon modèle : type, sensibilité, calibre et circuits
Le marquage « 30 mA » est essentiel, mais il ne renseigne que sur la sensibilité. Pour sélectionner un interrupteur différentiel adapté, il faut vérifier quatre éléments : le type A ou AC, la sensibilité, le calibre et le nombre de départs placés en aval.
30 mA pour les personnes, 40 A ou 63 A pour l’intensité
Dans un tableau électrique domestique, la sensibilité de 30 mA vise la protection des personnes. Le calibre, exprimé en ampères, correspond au courant maximal que l’interrupteur différentiel peut supporter. Les calibres courants sont 25 A, 40 A et 63 A. Un modèle 40 A n’est pas automatiquement adapté à toutes les rangées : son choix dépend de la puissance des circuits raccordés et de la règle de calcul retenue pour le tableau.
Un modèle 63 A offre une marge supérieure lorsque plusieurs circuits de forte puissance sont regroupés. Cela ne dispense pas de vérifier le dimensionnement global de l’installation. Remplacer un 40 A par un 63 A sans contrôler la cohérence des protections en amont et en aval ne corrige pas un défaut de conception.
Ne surchargez pas une rangée de tableau
Un interrupteur différentiel peut protéger jusqu’à 8 circuits. Cette limite ne doit pas devenir un objectif systématique. Une répartition équilibrée facilite l’utilisation du tableau et limite l’impact d’un déclenchement. Si un défaut survient, seule la rangée concernée est coupée. Il vaut donc mieux éviter de placer tout l’éclairage, tous les congélateurs et tous les circuits de prises sous le même appareil.
Dans un logement, il faut au minimum 2 interrupteurs différentiels. Au-delà de 100 m², il en faut au moins 3. Une organisation logique des rangées réduit les coupures générales et facilite l’identification de l’appareil ou du circuit à l’origine d’un défaut.
Organiser le tableau sans confondre interrupteur et disjoncteur différentiel
L’interrupteur différentiel se place généralement en tête de rangée, sur le rail DIN du tableau. Les disjoncteurs divisionnaires viennent ensuite et protègent chacun un circuit, par exemple les prises, l’éclairage, les plaques, le lave-linge ou le chauffage. Un peigne de raccordement peut distribuer l’alimentation entre les modules lorsque le tableau est conçu pour cela.
Un interrupteur différentiel détecte les fuites de courant, mais ne protège pas les conducteurs contre les surcharges et les courts-circuits. Un disjoncteur différentiel réunit ces deux fonctions dans un même appareil. Dans une installation domestique classique, l’association d’un interrupteur différentiel en tête de rangée et de disjoncteurs divisionnaires en aval est très répandue.
Les erreurs qui font choisir le mauvais différentiel
- Choisir uniquement selon le prix : un type AC moins cher ne remplace pas un type A requis pour les plaques de cuisson ou le lave-linge.
- Penser que le type A dispense de tout contrôle : il faut aussi vérifier le calibre, les disjoncteurs associés et le nombre de circuits.
- Utiliser le bouton test comme diagnostic complet : ce bouton vérifie le mécanisme de déclenchement, mais pas l’état de tous les câbles et appareils du logement.
- Remplacer un appareil sans identifier le circuit : un type A peut remplacer un type AC, mais le tableau doit rester correctement dimensionné et organisé.
Lors de la création ou de la rénovation d’un tableau, faites repérer précisément les départs et contrôlez la conformité de l’ensemble avant la mise en service. En cas de doute sur le raccordement, le calibre ou la protection d’une borne de recharge, l’intervention d’un professionnel de l’électricité reste la solution la plus sûre.
