Schéma installation poêle à bois : les 4 zones qui évitent un raccordement risqué
Un schéma installation poêle à bois permet de visualiser immédiatement les éléments qui conditionnent la sécurité : l’appareil, le sol, l’arrivée d’air et l’évacuation des fumées. Avant de choisir un modèle ou de commander les pièces de raccordement, il faut vérifier que ces quatre zones fonctionnent ensemble dans votre logement. Une erreur d’emplacement ou de conduit ne se corrige pas avec un simple accessoire, et ce repère visuel aide aussi à dialoguer avec un installateur au moment de comparer les devis.

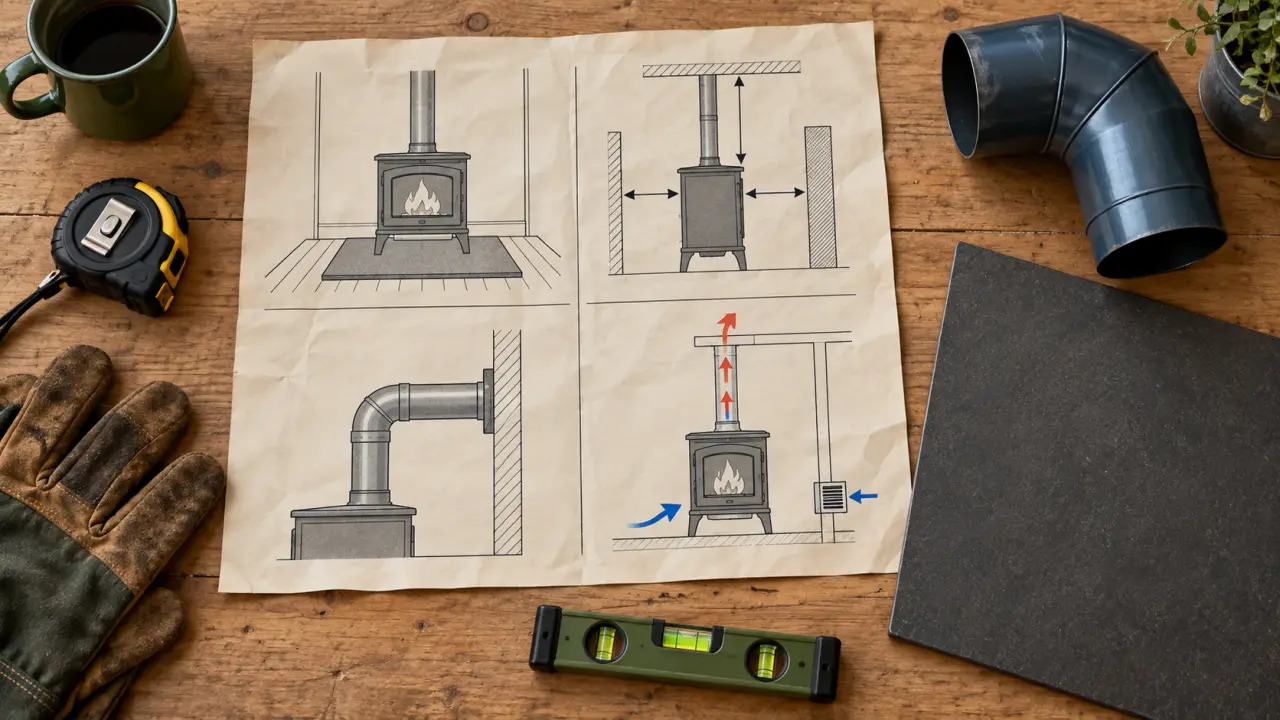

Lire un schéma d’installation de poêle à bois en quatre zones
Un montage fiable ne se résume pas à relier un poêle à un tuyau. Le schéma doit montrer le chemin complet emprunté par l’air et les fumées, depuis la pièce jusqu’à la sortie du conduit. Il sert aussi à repérer les matériaux sensibles à la chaleur et les points qui devront être contrôlés lors de la pose, avant même de comparer les devis d’installation.
| Zone du schéma | Éléments à repérer | Point de vigilance |
|---|---|---|
| Appareil et sol | Poêle, plaque incombustible, plancher | Capacité du sol à supporter le poids et protection contre la chaleur |
| Volume de la pièce | Murs, mobilier, circulation devant le poêle | Distances de sécurité indiquées par le fabricant |
| Raccordement visible | Té de poêle, tuyaux émaillés, coude, raccord anti-bistre | Assemblage adapté à la sortie du poêle et accessible pour l’entretien |
| Évacuation et air | Conduit de fumée, traversées, arrivée d’air | Étanchéité, tirage et apport d’air suffisant |

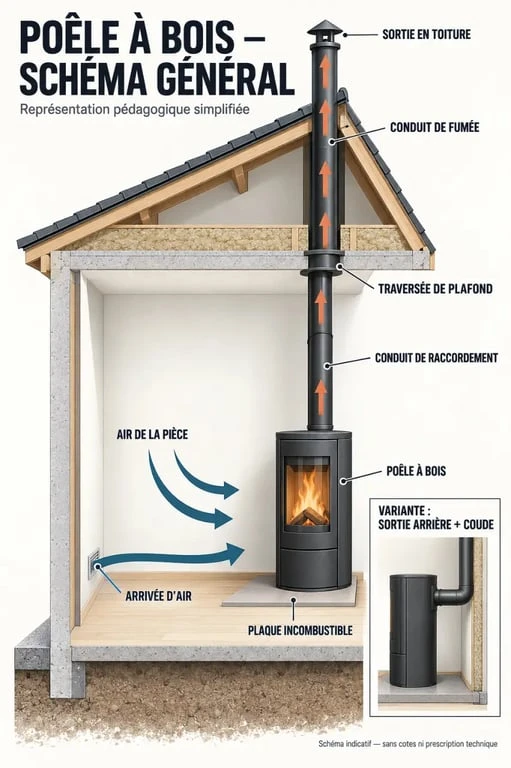

Du poêle jusqu’au toit : deux conduits, deux rôles
Le conduit de raccordement est la partie visible qui relie la buse du poêle au conduit de fumée. Il se situe dans la pièce et peut comprendre un té de poêle, des tuyaux émaillés, un élément coulissant ou un coude à 90° lorsque la configuration l’exige. Certains kits ajoutent aussi un piquage femelle pour faciliter le démontage lors du ramonage. Le conduit de fumée, lui, assure l’évacuation des gaz de combustion sur toute la hauteur du bâtiment. Les confondre conduit souvent à sous-estimer les contraintes de traversée de plafond, de toiture ou de conduit existant.
Sortie dessus ou sortie arrière : ce que le dessin doit changer
Avec une sortie par le dessus, le raccordement monte directement depuis l’appareil : c’est une lecture simple et souvent plus compacte au sol. Une sortie par l’arrière impose au contraire un changement de direction et demande une attention renforcée aux distances, à la stabilité de l’ensemble et à l’accès au ramonage. Le bon schéma représente donc l’orientation réelle de la buse, et non un raccordement théorique copié d’un autre modèle.
Choisir l’emplacement avant de parler de tuyaux
Le poêle doit être positionné dans une pièce où la chaleur peut se diffuser, sans gêner les déplacements ni exposer les parois ou le mobilier. Son emplacement dépend aussi du tracé possible du conduit : vouloir placer l’appareil au centre d’un séjour est peu pertinent si cela multiplie les dévoiements ou rend la sortie difficile à réaliser.
Sol, charge et protection incombustible
Le poids doit être évalué avant la pose. Un poêle avec finition fonte ou acier peut représenter environ 100 kg ; avec un manteau accumulateur, il peut atteindre 300 kg. Un plancher bois ou une structure ancienne mérite donc une vérification spécifique, à confier à un professionnel en cas de doute. Si le revêtement est sensible à la chaleur, une plaque incombustible est nécessaire. Les exemples courants prévoient une protection de 50 cm devant l’appareil et de 20 cm sur les côtés, mais la notice du fabricant et la configuration retenue restent les références à suivre.
Les distances ne sont pas des détails décoratifs
La distance de sécurité se mesure par rapport aux matériaux combustibles : mur habillé de bois, cloison légère, canapé, rideaux ou meuble bas. Devant la porte du poêle, une zone libre est indispensable pour charger le bois et éviter toute projection de braises ; 80 cm est une distance généralement indiquée devant l’appareil. Pour les murs latéraux et arrière, il n’existe pas de valeur universelle : la notice du poêle, la nature du mur et les protections éventuellement prévues déterminent l’écart applicable. Un écart insuffisant ne se voit pas tout de suite : le risque se révèle avec l’usage, une fois que la chaleur a eu le temps de fragiliser le matériau.
Raccorder, tuber et alimenter le poêle sans casser le tirage
Le raccordement doit former un parcours cohérent, étanche et compatible avec l’appareil. Il doit aussi limiter le refroidissement des fumées, les condensats et les dépôts de bistre, tout en gardant les composants accessibles à l’entretien.
Conduit existant : pourquoi l’inspection passe avant le tubage
La présence d’une ancienne cheminée ne garantit pas qu’elle puisse recevoir un poêle à bois. Son étanchéité, son état intérieur, son tracé et sa compatibilité doivent être vérifiés. Selon le conduit, un tubage peut être nécessaire pour créer un passage continu et adapté. Les boisseaux de terre cuite, les sections irrégulières ou les défauts d’étanchéité ne doivent jamais être masqués par un simple raccord en partie basse. Un professionnel détermine également l’intérêt d’un raccord anti-bistre, qui retient une partie des dépôts avant qu’ils n’atteignent le corps du poêle, ou d’un modérateur de tirage selon la configuration.
L’arrivée d’air, le maillon discret du montage
Le fonctionnement d’un poêle repose sur une chaîne d’équilibres : l’air entre dans le logement, alimente la combustion, les fumées montent dans le conduit, puis ce mouvement entretient le tirage. Dans une maison rénovée et très étanche, une hotte de cuisine ou une ventilation peut perturber cet équilibre et favoriser un refoulement. Prévoir une arrivée d’air dédiée ou compatible avec l’appareil dès le schéma évite de découvrir ce problème après la pose, lorsque la flamme devient instable ou que le vitrage noircit rapidement.
Respecter le DTU 24.1 et préparer la mise en service
L’installation d’un poêle à bois est définie par le DTU 24.1, le texte de référence pour les travaux liés aux conduits de fumée. Ce cadre ne remplace pas la notice de l’appareil : les deux documents se complètent. Le premier organise les principes de mise en œuvre du conduit ; la seconde fixe les exigences propres au poêle choisi.
- Vérifier la résistance du sol et la nature des matériaux proches.
- Contrôler le conduit existant ou définir le parcours d’un conduit neuf.
- Prévoir l’arrivée d’air et les traversées nécessaires.
- Choisir des composants compatibles entre eux et avec la sortie du poêle.
- Faire contrôler l’étanchéité, les distances et l’accessibilité pour le ramonage.
- Effectuer le premier allumage progressivement, conformément aux recommandations du fabricant.
Le premier feu n’est pas une formalité. Il permet notamment de surveiller le comportement du tirage, l’absence de fumée dans la pièce et les odeurs liées à la montée en température des matériaux neufs. Toute anomalie impose d’arrêter l’utilisation et de faire vérifier l’installation avant un nouvel essai.
Faire poser le poêle : devis, aides et choix du professionnel
Un schéma clair est utile pour comparer des devis, mais il ne suffit pas à valider une pose. Un installateur compétent examine le logement, le conduit, le support et les contraintes de ventilation avant de proposer une solution. Cette visite permet aussi d’anticiper des travaux annexes, comme une reprise de plafond ou un renfort de plancher, avant la signature du devis. Elle évite les devis limités au poêle et à quelques mètres de tuyaux, alors que le projet comprend parfois un tubage, une protection de sol, une arrivée d’air ou une création de conduit.
Le budget global doit distinguer l’appareil, les composants de raccordement, le conduit de fumée, les éventuels travaux de protection et la main-d’œuvre : des postes chiffrés séparément permettent de comparer plusieurs devis sur des bases identiques. Selon les conditions applicables au projet, une TVA réduite à 5,5 %, MaPrimeRénov’ avec un plafond d’aide indiqué à 2500€ et les Certificats d’Économie d’Énergie peuvent entrer dans le financement. Le recours à un professionnel RGE est fréquemment déterminant pour l’accès aux aides : demandez la confirmation des conditions avant de signer.
Pour décider sereinement, transmettez au professionnel un plan de la pièce, des photos du conduit ou de son emplacement, la nature du sol et le modèle envisagé. Vous obtiendrez un schéma de pose réellement adapté, plutôt qu’une installation standard dont les écarts de sécurité ou le tirage restent incertains.
