L’installation d’un sanibroyeur permet d’aménager des toilettes dans des configurations où la pose d’un WC classique est impossible, comme des combles, un sous-sol ou un placard exigu. Cet appareil utilise un système de dilacération et de pompage pour évacuer les matières. Contrairement à une évacuation gravitaire standard de 100 mm, le fonctionnement d’un WC broyeur repose sur un réseau de refoulement sous pression. Le respect d’un schéma d’évacuation rigoureux est nécessaire pour garantir la longévité de l’appareil et éviter les reflux. Ce guide technique complet pour réussir l’installation et le schéma d’évacuation d’un sanibroyeur détaille le respect des diamètres, la gestion de la pente et les règles de sécurité indispensables à vos projets de Bricolage et de plomberie.

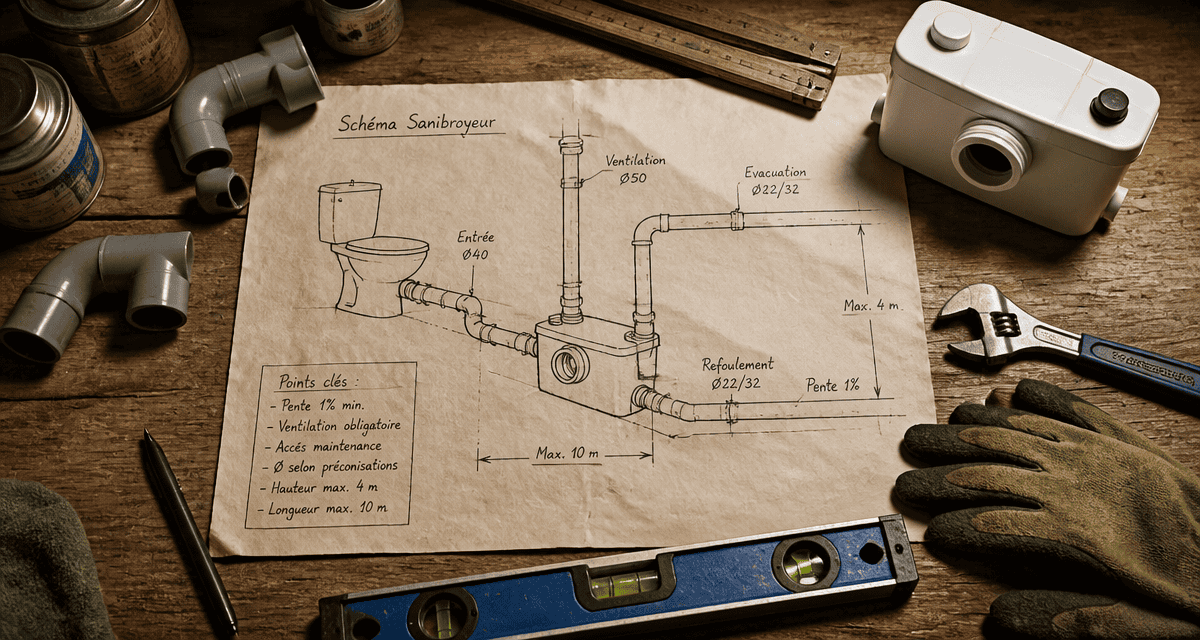

A ne pas manquer : on vous a préparé Schéma technique d’installation sanibroyeur — c’est gratuit, en fin d’article.
Les fondamentaux techniques du refoulement forcé
Le sanibroyeur fonctionne comme une pompe de relevage. Cette spécificité technique impose des contraintes sur le réseau de tuyauterie situé en aval. La conception d’un schéma d’évacuation efficace repose sur la compréhension de ces principes de pression.
Le diamètre des tuyaux : une rupture avec le conventionnel
Le sanibroyeur évacue les eaux vannes à travers des tuyaux de faible diamètre. Là où un WC traditionnel exige une canalisation de 100 mm pour éviter les obstructions, le broyeur utilise généralement des tubes de 22, 28 ou 32 mm. Dans la majorité des installations, le diamètre de 32 mm constitue le compromis idéal entre la pression de refoulement et le débit d’évacuation.
Il est impératif de ne jamais réduire le diamètre de la canalisation une fois que le refoulement a commencé. Si vous débutez en 32 mm, maintenez ce diamètre jusqu’à la colonne de chute principale. Une réduction crée un point d’étranglement qui augmente la pression interne et fatigue prématurément le moteur de la pompe.
La gestion de la pente et de la gravité
Le sanibroyeur propulse les effluents sous pression, mais la physique reprend ses droits dès que le moteur s’arrête. Le schéma d’évacuation doit intégrer une pente minimale de 1 % sur toutes les sections horizontales. Cette inclinaison assure que l’eau résiduelle ne stagne pas dans les tuyaux, évitant ainsi l’accumulation de dépôts calcaires ou de matières fines.
La colonne de chute principale reçoit et centralise tous les flux pour les diriger vers le collecteur public. Le sanibroyeur crée une ramification artificielle qui doit s’insérer dans cet équilibre. Contrairement à une évacuation classique, le broyeur pousse les effluents vers cette souche centrale. La fluidité de cette jonction détermine la pérennité de l’installation : si la connexion au réseau n’est pas optimale, le système risque des reflux.
Configuration du parcours : verticalité et horizontalité
La conception du tracé est l’élément critique de votre schéma d’évacuation. Le refoulement vertical doit toujours précéder le refoulement horizontal pour optimiser le fonctionnement de la pompe.
Le défi du refoulement vertical
Si votre sanibroyeur est installé en sous-sol, il doit remonter les eaux vers le niveau de l’évacuation principale. La plupart des modèles permettent une remontée verticale allant jusqu’à 6 mètres. Cette section verticale doit être située le plus près possible de l’appareil. Plus la pompe doit pousser l’eau verticalement loin de sa sortie, plus elle perd en efficacité.
Une fois le point le plus haut atteint, le tuyau entame sa course horizontale avec la pente de 1 %. Cette transition empêche l’eau de redescendre vers le broyeur par gravité après le cycle. À ce point culminant, il est conseillé de placer un dispositif de purge ou un clapet aérateur pour faciliter l’écoulement.
Les limites de distance horizontale
Un sanibroyeur peut refouler les eaux jusqu’à 60 mètres horizontalement. Il existe toutefois une corrélation directe entre la hauteur de relevage et la distance horizontale possible. Plus vous montez haut, moins vous pouvez évacuer loin. Voici les capacités de refoulement standard :
- Configuration 1 mètre : Hauteur de refoulement de 1 mètre pour une distance horizontale de 50 à 60 mètres avec un diamètre de 32 mm.
- Configuration 3 mètres : Hauteur de refoulement de 3 mètres pour une distance horizontale de 30 à 40 mètres avec un diamètre de 32 mm.
- Configuration 5 mètres : Hauteur de refoulement de 5 mètres pour une distance horizontale de 10 à 20 mètres avec un diamètre de 36 à 40 mm.
| Hauteur de refoulement verticale (m) | Distance horizontale maximale (m) | Diamètre conseillé (mm) |
|---|---|---|
| 1 mètre | 50 – 60 mètres | 32 mm |
| 3 mètres | 30 – 40 mètres | 32 mm |
| 5 mètres | 10 – 20 mètres | 36 – 40 mm |
Les composants indispensables du schéma d’évacuation
Un schéma complet ne se limite pas au tracé des tuyaux. Plusieurs accessoires techniques garantissent la sécurité et le silence de l’installation.
Le clapet anti-retour
Généralement fourni avec l’appareil, le clapet anti-retour empêche les eaux évacuées de revenir dans la cuve. Dans un schéma bien conçu, il se situe immédiatement à la sortie du broyeur. Sans lui, à chaque arrêt du moteur, la colonne d’eau contenue dans le tuyau vertical redescendrait, provoquant des déclenchements intempestifs de la pompe ou des débordements.
L’importance des coudes à 45°
L’utilisation de coudes à 90° est déconseillée. Dans un système sous pression transportant des matières broyées, un angle droit crée une zone de turbulence et un point d’accroche pour les sédiments. Le schéma d’évacuation doit privilégier l’utilisation de deux coudes à 45° pour réaliser un changement de direction à 90°. Cette courbe douce réduit les pertes de charge, limite le bruit et prévient les bouchons.
Le clapet aérateur
Lorsqu’une grande quantité d’eau est expulsée, un phénomène de siphonnage peut aspirer l’eau des siphons environnants, comme ceux d’un lavabo ou d’une douche, provoquant des remontées d’odeurs. L’installation d’un clapet aérateur au point le plus haut du circuit permet de laisser entrer l’air dans la canalisation sans laisser sortir les odeurs, équilibrant ainsi la pression et assurant un écoulement fluide.
Installation électrique et conformité à la norme NF C 15-100
Le sanibroyeur est un appareil électrique utilisé en milieu humide. Son raccordement doit respecter des règles strictes de sécurité.
Sécurité et protection
Selon la norme NF C 15-100, le sanibroyeur doit être branché sur une prise de courant dédiée, reliée à la terre. Cette ligne doit être protégée par un disjoncteur différentiel de 30 mA. L’utilisation d’une rallonge ou d’une multiprise est interdite. La prise doit rester accessible pour permettre une déconnexion rapide en cas d’intervention technique.
Positionnement et accessibilité
L’appareil doit être placé de manière à ce que les raccordements soient visibles. Un sanibroyeur coffré derrière une cloison inamovible complique les interventions. En cas de blocage par un corps étranger, vous devez pouvoir démonter les colliers de serrage sans détruire votre décoration. Utilisez des manchons souples et des colliers de qualité pour absorber les vibrations et faciliter la maintenance.
Maintenance et prévention des obstructions
Un schéma d’évacuation parfait peut être rendu inefficace par un mauvais usage. Le calcaire est le principal facteur de dégradation du mécanisme et de la tuyauterie de refoulement.
Dans les régions où l’eau est dure, le tartre se dépose sur les parois des tuyaux de petit diamètre, réduisant la section utile. Ce phénomène augmente la résistance au passage de l’eau et sollicite davantage le moteur. Un détartrage régulier avec des produits spécifiques, non corrosifs pour le caoutchouc du clapet, est nécessaire. Versez le produit, laissez agir plusieurs heures sans actionner la chasse, puis rincez abondamment.
La vigilance sur ce qui est jeté dans la cuve est le dernier rempart contre les pannes. Le sanibroyeur est conçu uniquement pour les matières organiques et le papier toilette. Les lingettes, même marquées comme biodégradables, sont la cause de la majorité des interventions de dépannage. Elles s’enroulent autour des lames de dilacération ou se bloquent dans les coudes, rendant le schéma le plus robuste inopérant.
En respectant ces règles de diamètre, de pente et de configuration des coudes, vous transformez une installation potentiellement capricieuse en un système sanitaire fiable. Le schéma d’évacuation est le garant du confort acoustique et de l’hygiène de votre espace de vie.
